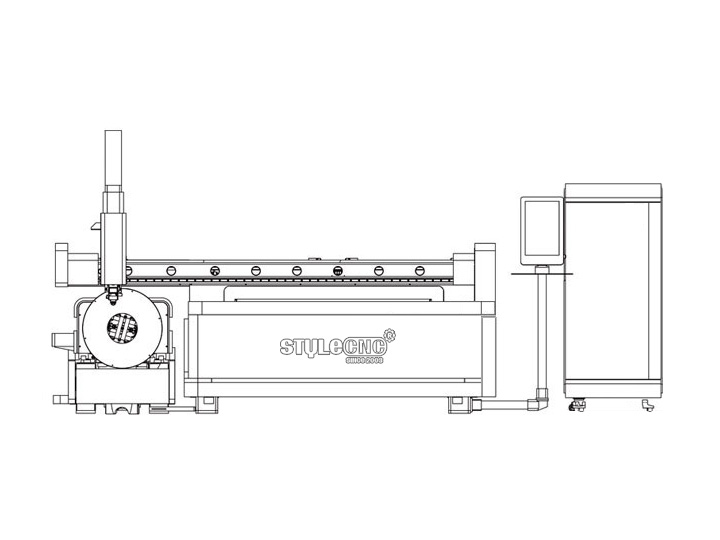

A 光纖激光切割機 具有切割精度高、切割速度快、成本低等特點，是金屬加工中最專業的切割工具。購買或自行組裝時，您應該知道光纖激光切割機的組成部分有哪些？

光纖激光發生器

激光發生器是激光設備的核心“動力源”，如同汽車發動機一樣，也是光纖激光切割系統中價格昂貴的部件。目前，市場上流行的光纖激光發生器品牌有IPG、Raycus、JPT、MAX等。

光纖激光切割頭

切割頭是光纖激光切割機的激光輸出裝置，由噴嘴、聚焦鏡、聚焦跟蹤系統組成。激光切割機的切割頭會按照設定的切割軌跡行走，但不同材料、不同厚度、不同切割方式下，激光切割頭的h8需要進行調整和控制。

切割頭由噴嘴、聚焦透鏡、聚焦跟蹤系統組成。

切割噴嘴

市場上常見的噴嘴類型有3種：平行型、收斂型和錐形。

對焦鏡頭

將激光束能量聚焦，形成高能量密度光斑。中長聚焦鏡適用于厚板切割，對跟蹤系統間距穩定性要求不高。短聚焦鏡僅適用于薄板切割，對跟蹤系統間距穩定性要求高，大大降低了激光輸出功率要求。

焦點追蹤系統

焦點跟蹤系統一般由焦點切割頭和跟蹤傳感系統組成，切割頭由導光調焦、水冷、吹氣及機械調節部分組成，傳感器由傳感元件和放大控制部分組成。根據傳感元件的不同，跟蹤系統的結構完全不同。這里主要有2種形式的跟蹤系統，一種是電容式傳感器跟蹤系統，又稱非接觸式跟蹤系統。另一種是電感式傳感器跟蹤系統，又稱接觸式跟蹤系統。

激光束傳輸組件

激光光束傳輸組件的主要部件是折射鏡，用于將激光光線導向所需的方向。反射鏡通常有保護罩保護，并通入潔凈的正壓保護氣體，以保護鏡片不受污染。

數控激光切割系統

控制系統是光纖激光切割機的主導操作系統，控制刀具實現X、Y、Z軸的運動，同時也控制激光器的輸出功率，它的好壞決定了光纖激光切割系統運行性能的穩定性，通過軟件控制可以提高切割效果。

電機驅動

激光切割機電機是運動系統的核心部件，電機性能的好壞直接影響產品加工的效果和生產效率，目前常用的電機有步進電機和伺服電機，配置根據切割對象的行業類型和產品類型而定。

步進電機

啟動速度快，反應靈敏，適合要求不高的切割。價格較低。步進電機品牌較多，性能各異。

伺服電機

動靜大，運動平穩，負載大，性能穩定，加工產品邊緣光滑，切割速度快，價格較高，適合對切割要求較高的行業和產品。

床架

金屬激光切割機 采用光纖激光源的切割機對機器穩定性的要求非常高，目前市面上主流的機架有龍門式、懸臂式、橫梁式等，不同的機架功能也不同，比如橫梁式機架主要用于大型廠家的材料切割，也有針對特定領域的機型，比如三維光纖激光切割，主要應用于汽車行業。

冷水機

冷水機的作用是冷卻激光器、主軸等設備。激光器是將電能轉化為光能的設備，冷卻水帶走多余的熱量，維持激光發生器的正常工作。目前大多數冷水機都已加裝輸入輸出控制設備開關，具有冷卻水流量、高低溫報警功能，設備性能更加穩定。

穩定器

連接激光器、數控機床與電源系統之間的設備。主要起防止外界電網干擾、穩定電壓的作用，保證機器的正常工作。

供氣系統

光纖激光切割機的氣源系統包括氣源、過濾裝置及管路等，氣源有瓶裝氣、液化氣、壓縮空氣等。

除塵器

除塵器將激光切割時產生的煙塵抽出，并進行過濾處理，使廢氣排放符合環保標準，不會對環境造成污染，達到環保生產的目的。目前國家對環保要求嚴格，除塵器系統也是必不可少的激光設備組成部分。
